生成AIブームの影で、半導体パッケージング技術、特にTSMCのCoWoS（Chip-on-Wafer-on-Substrate）に代表される2.5D/3D実装技術が、かつてないほどの注目を集めています。しかし、現場のエンジニアや経営層の皆さんは、この熱狂の中でこそ冷静さを保つ必要があります。
チップレットの集積度向上、HBM（広帯域メモリ）の多層化、そしてインターポーザの大判化。これらが引き起こす熱膨張係数（CTE）のミスマッチによる「反り（Warpage）」や応力集中は、歩留まりを直撃する要因となります。従来の有限要素法（FEM）による物理シミュレーションは、メッシュ生成や計算に膨大な時間がかかる場合があり、市場の要求スピードに追いつけないボトルネックになりつつあります。
そこで「AIシミュレーション」の登場です。「計算時間を劇的に短縮する」「リアルタイムで熱解析が可能になる」といった甘い言葉が飛び交っていますが、少し立ち止まって考えてみましょう。
AIは魔法の杖ではありません。
もし、物理法則を無視したデータだけのAIモデルをCoWoSのような複雑な系に適用しようとしているなら、そこには大きなリスクが潜んでいます。実務の現場において、AI導入プロジェクトが頓挫する原因の多くは、「Sim-to-Realギャップ（シミュレーションと現実の乖離）」への認識不足にあると言えます。
本記事では、長年の開発現場で培った知見と最新のAIモデル研究の視点から、AIシミュレーションのリスクに焦点を当てます。そして、そのリスクをコントロールし、物理モデルとAIを共存させる「ハイブリッド運用」をスピーディーに構築・検証する方法を提示します。
CoWoS開発における従来の物理シミュレーションの限界とAIへの期待値
まず、私たちが直面している問題の本質を整理しましょう。なぜ今、これほどまでにAIシミュレーションが求められているのでしょうか？
チップ積層化が招くマルチフィジックス解析の計算コスト増大
CoWoSの構造は極めて複雑です。シリコンインターポーザ上にSoCとHBM（広帯域メモリ）を配置し、さらにそれを有機基板に実装します。
特に、業界標準となりつつある最新のHBM規格（HBM4など）では、DRAMの積層数が12層から16層へと増加し、データ転送速度と容量が飛躍的に向上しています。これに伴い、パッケージ内の発熱密度や、異種材料間の熱膨張係数（CTE）のミスマッチによる応力リスクは、以前とは比較にならないほど高まっています。
それぞれの材料物性、接合部のマイクロバンプ、アンダーフィル材の硬化収縮。これら全てを考慮した熱・構造連成解析（マルチフィジックス解析）を行おうとすれば、自由度（DoF）は数億オーダーに達することも珍しくありません。
一般的な傾向として、メッシュ生成に膨大な時間がかかったり、計算時に収束エラーが発生したりすることがあります。あるいは、計算コストを削減するためにモデルを簡略化した結果、重要な応力集中点を見逃し、試作後にクラック（亀裂）が発見されるケースも報告されています。これが「物理シミュレーションの限界」です。急速に進化するパッケージング技術に対し、解析ツールの処理能力が追いついていないのが現状です。
AIサロゲートモデルが約束するインパクト
ここでAI、特に深層学習を用いた「サロゲートモデル（代理モデル）」が期待される理由があります。一度学習を完了したAIモデルであれば、推論（予測）にかかる時間は劇的に短縮されます。従来のFEM（有限要素法）が数日かかっていた計算を、瞬時に完了できる可能性があります。
このスピードがあれば、設計パラメータ（バンプピッチ、チップ配置、材料特性など）を振った数千パターンのパラメトリックスタディが可能になります。最適解の探索空間を一気に広げることができるのです。経営層が「AI導入で開発期間を短縮せよ」と号令をかける背景には、この圧倒的なROI（投資対効果）への期待があります。ビジネスへの最短距離を描く上で、このスピード感は非常に魅力的です。
なぜ多くの現場がAI導入に二の足を踏むのか：ブラックボックス問題
しかし、現場の最前線にいる皆さんは、当然の不安を感じているのではないでしょうか。「そのAIが出した答えは、本当に物理的に正しいのか？」と。
従来のFEMは、ナビエ・ストークス方程式や熱伝導方程式といった物理法則に基づいて計算されています。結果がおかしくても、境界条件やメッシュを見直せば原因を特定できます。一方、一般的なディープラーニングモデルは、入力と出力の相関関係を学習しただけのブラックボックスであることが多いのです。
例えば、AIが「この設計なら反りは発生しない」と予測したとします。しかし、なぜそうなるのか説明できなければ、数億円規模の試作ラインを動かす決断はできません。特にCoWoSのような高付加価値製品において、一つの判断ミスは致命的な損失につながります。この「説明可能性の欠如」こそが、現場がAI導入に慎重になる最大の要因です。

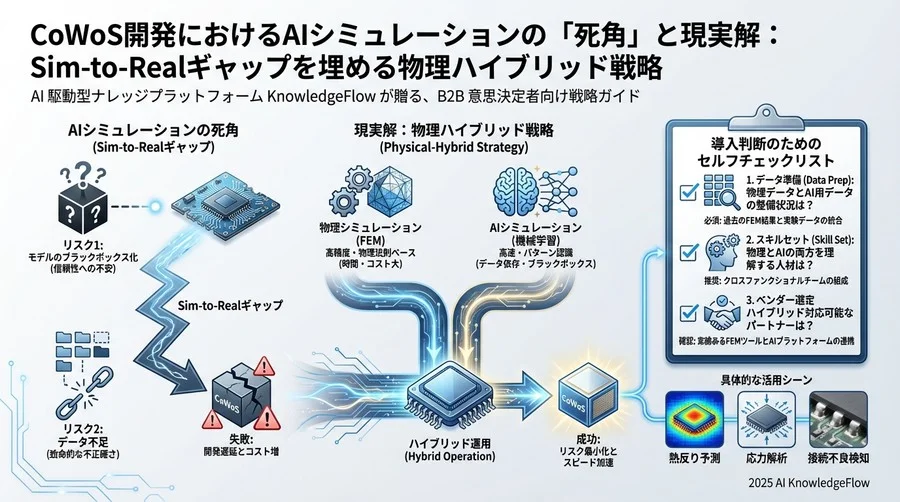

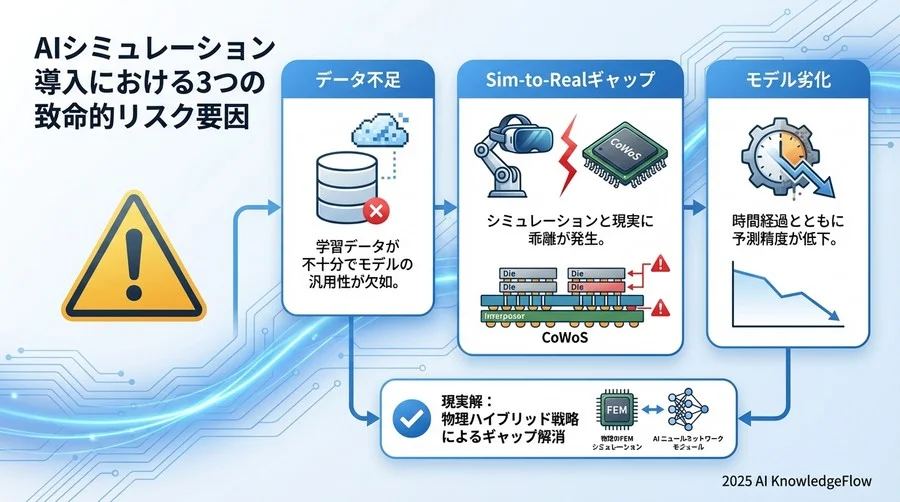

AIシミュレーション導入における3つのリスク要因
ここからは、AIシミュレーション導入プロジェクトが陥りがちな失敗パターンを分析します。これまでの業界動向を俯瞰すると、失敗事例は大きく3つのリスク要因に集約されます。
リスク1：学習データ不足による「未知領域での推論精度低下」
AI、特にディープラーニングは「データ食い虫」です。高精度なモデルを作るには、大量の学習データが必要です。しかし、半導体開発の現場に、整理された大量のデータは存在するでしょうか？
試作データ（実験データ）はコストがかかるため少なく、これを補うためのシミュレーションデータも、前述の通り計算コストが高いため無限には生成できません。いわゆる「Small Data」の問題です。
限られたデータで学習したAIは、学習データの分布内（内挿領域）では高い精度を発揮しますが、少しでも条件が外れた未知の領域（外挿領域）では、物理的にあり得ない予測をする可能性があります。例えば、温度が上がれば膨張すべき材料が、AIの予測では収縮するといった現象です。CoWoSの次世代開発では、常に「未知の材料」「未知の構造」を扱うため、このリスクは常に付きまといます。
リスク2：Sim-to-Realギャップ（シミュレーションと実測値の乖離）
多くのAIシミュレーションは、FEMの計算結果を正解（教師データ）として学習します。つまり、AIは「現実」を学習しているのではなく、「FEMという近似モデル」を学習しているに過ぎません。
もし、元のFEMモデルに現実との乖離（Sim-to-Realギャップ）が含まれていたらどうなるでしょうか？ AIはその誤差も含めて学習してしまいます。さらに悪いことに、AIモデル自体の推論誤差も加わり、誤差が増幅される可能性があります。
特に先端パッケージングプロセスでは、樹脂の硬化収縮挙動や界面の密着強度など、FEMでのモデル化自体が難しいパラメータが多数存在します。これらを安易にAIに学習させると、「シミュレーション上は問題ないが、作ると不良品になる」という状況に陥る危険性があります。
リスク3：モデルの経年劣化と再学習プロセスの形骸化
AIモデルは、作った瞬間から陳腐化が始まります。これを「モデルドリフト」や「コンセプトドリフト」と呼びます。
半導体製造では、4M（Man, Machine, Material, Method）の変更が頻繁に発生します。例えば、サプライヤー変更によりアンダーフィル材の組成が微妙に変わったとします。物理シミュレーションなら物性値を書き換えれば済みますが、AIモデルはどうでしょう？ その新しい材料特性を含んだデータで「再学習」させなければ、予測精度は低下します。
多くのプロジェクトでは、導入時のモデル構築には予算がつきますが、運用後の継続的なデータ収集と再学習パイプライン（MLOps）の構築がおろそかにされがちです。結果として現場で信頼されなくなり、使われないツールとなってしまうケースが後を絶ちません。
リスク評価マトリクス：AIモデルの信頼性を定量化する
では、AI導入を諦めるべきでしょうか？ 決してそうではありません。リスクを「定量化」し、管理可能な状態に置くことが重要です。漠然とした不安を、エンジニアリングの課題に変換し、まずはプロトタイプとして検証してみましょう。
予測不確実性の定量化手法と許容範囲の設定
まず、AIの出力結果を「点」で捉えるのをやめましょう。「反り量は50µmです」ではなく、「反り量は50µm ± 5µm（信頼度95%）」というように、不確実性（Uncertainty）を含めて評価する必要があります。
ベイズ推定を用いたニューラルネットワーク（Bayesian Neural Networks）や、ドロップアウト法を用いたモンテカルロシミュレーションなどを適用することで、AIモデル自身に「自信のなさ」を出力させることができます。予測の分散が大きい領域は、AIが学習不足であることを示しており、そこはFEMで再計算すべきだと判断できます。
物理法則との整合性チェック（Physics-Informed）の重要性
近年、最も注目されているのが「Physics-Informed Machine Learning（物理法則を組み込んだ機械学習）」です。その代表格がPINNs（Physics-Informed Neural Networks）です。
これは、AIの学習時の損失関数に、データとの誤差だけでなく、物理方程式（熱伝導方程式や弾性方程式など）の残差を加える手法です。これにより、データが少ない領域でも物理法則に反する予測（例：エネルギー保存則の破れ）を抑制できます。
CoWoSの熱解析において、PINNsのアプローチは非常に有効です。ツールを選定する際は、「そのAIは物理制約をどのようにモデルに組み込んでいるか？」を厳しく問うことが重要です。単なるデータドリブンなアプローチしか持っていない場合、そのモデルは実務に耐えうる信頼性に欠ける可能性があります。
開発フェーズ別リスク許容度（R&D vs 量産立ち上げ）
リスク許容度はフェーズによって異なります。
- 初期検討フェーズ（R&D）: リスク許容度「高」。スクリーニングにAIを活用。精度は低くても、トレンドが合っていれば十分です。ここでの目的は「有望な設計案の高速な絞り込み」であり、まさにプロトタイプ思考が活きる場面です。
- 詳細設計・試作フェーズ: リスク許容度「中」。AIで絞り込んだ設計案をFEMで検証。AIとFEMの偏差をチェックします。
- 量産立ち上げフェーズ: リスク許容度「低」。ここではAIはあくまで補助。最終判断は物理シミュレーションと実機試作に基づくべきです。
このように、フェーズごとにAIの役割と信頼性の基準を明確に定義することが重要です。

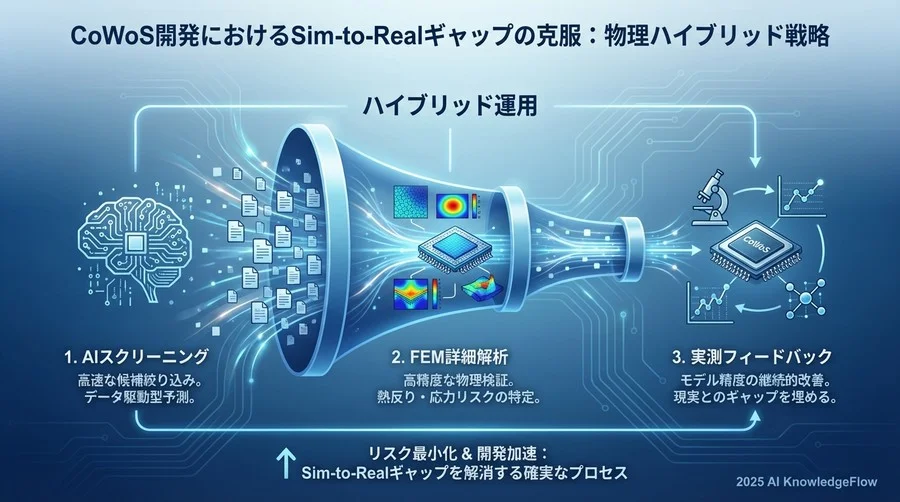

リスクを最小化する「ハイブリッド運用」と対策プロセス
AIがFEMを完全に置き換えるのではなく、両者が補完し合う「ハイブリッド運用」が現実的かつ最速の解決策です。完全自動化の幻想を捨て、実務的でアジャイルなワークフローを構築しましょう。
FEMとAIの使い分け：クリティカルパスのみを高精度解析へ
全ての解析をAIに任せる必要はありませんし、全てをFEMで行う時間もありません。最適なのは「フィルタリング」としてのAI活用です。
- 広域探索（AI）: パラメータ空間全体をAIサロゲートモデルで高速計算。
- スクリーニング: AIの結果から、性能目標を満たす上位案と、ワーストケースとなる危険な案を抽出。
- 詳細検証（FEM）: 抽出された案についてのみ、高精度なFEM解析を実行。ここでAIの予測値とのズレを確認。
- 実測検証（Experiment）: さらに絞り込まれた数案について試作・評価。
このフローであれば、AIが多少間違った予測をしたとしても、後段のFEMで検知可能です。AIの役割は「正解を出すこと」ではなく、「無駄なFEM計算を減らすこと」にシフトします。これにより、リスクを抑えながら、開発スピードを飛躍的に向上させることができます。
継続的な学習パイプライン（MLOps）の構築要件
ハイブリッド運用のポイントは、FEMや実測で得られた新たなデータを、AIモデルにフィードバックするループを作ることです。これを「アクティブラーニング」と呼びます。
特に、AIの予測が外れた（不確実性が高かった）データポイントこそが、AIにとって学びのある「良質なデータ」です。これらを自動的に学習データセットに追加し、モデルを定期的に更新するMLOps（Machine Learning Operations）基盤を構築してください。これにより、AIが賢くなり、自社のプロセスに特化した強力な資産へと成長します。
解釈可能性（XAI）ツールの導入によるエンジニアの納得感醸成
現場のエンジニアを味方につけるための「説明可能なAI（XAI）」の活用も極めて重要です。
単に数値を出すだけでなく、SHAP（SHapley Additive exPlanations）値やGrad-CAMなどの技術を用いて、「どの入力パラメータが予測結果に大きく寄与したか」を可視化します。
例えば、「チップコーナー部のアンダーフィル弾性率が、反り量予測に影響している」といった根拠が示されれば、エンジニアも納得して次のアクションに進めます。AIを単なるツールから「議論できるパートナー」に変えることが、組織的な導入成功の鍵となります。
導入判断のためのセルフチェックリスト
AIシミュレーションの導入を検討されているなら、本格的な投資に踏み切る前に、以下のリストで自社の状況をセルフチェックしてみてください。
データ準備状況と品質評価
- 過去のFEM解析データは一元管理されているか？
- 解析データの入力条件（形状、物性、境界条件）と出力結果が紐付いているか？
- 失敗した解析データも保存されているか？（AIには失敗例の学習も重要です）
社内エンジニアのスキルセットと運用体制
- 物理シミュレーション（FEM）の原理を理解しているエンジニアがAIプロジェクトに関与しているか？
- Python等のスクリプト言語でデータ処理ができる人材がいるか？
- 定期的にモデル精度をモニタリングし、再学習を行う担当者をアサインできるか？
ベンダー選定時の技術的確認事項（ブラックボックス性の排除）
- そのAIツールは物理制約（Physics-Informed）を考慮できるか？
- 予測の不確実性（信頼区間）を出力できるか？
- 予測根拠を可視化する機能（XAI）が含まれているか？
- 少量データからの転移学習や、Few-shot学習（数個の事例提示による適応）に対応しているか？
- 注: 最新のLLMやAIモデルでは、Few-shotプロンプティングやCoT（Chain-of-Thought）などの手法で、少ないデータでも複雑なタスクに適応する能力が向上しています。ツールがこれらの最新手法を活用できるか確認しましょう。

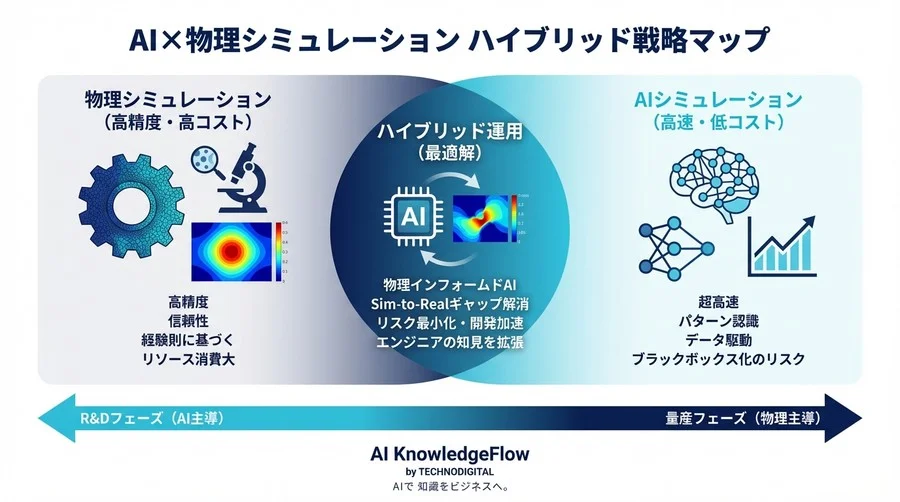

まとめ：AIは「脅威」ではなく「拡張」である
CoWoSのような先端パッケージングの世界において、AIシミュレーションはもはや無視できない技術です。しかし、それは物理シミュレーションやエンジニアの長年の知見を不要にするものではありません。
AIのリスクを正しく理解し、物理モデルと組み合わせる「ハイブリッド戦略」を採用することで、私たちは「Sim-to-Realギャップ」を克服できます。AIは、私たちの物理的直感を代替するものではなく、それを強力に「拡張」し、ビジネスの成功への最短距離を描くためのパートナーなのです。まずは小さく動くものを作り、その真価をご自身の目で確かめてみてください。
