トランクを埋め尽くすサーバーラックの現実
「このままでは、お客様を乗せるスペースよりも冷却装置の方が大きくなってしまいます」
自動運転の先行開発現場では、このようなエンジニアの切実な声が聞かれることがあります。トランクを開けると、そこにはデータセンターさながらのGPUサーバーが鎮座し、轟音を立ててファンが回り続けているという光景は珍しくありません。
自動運転レベル3（条件付自動運転）からレベル4（高度自動運転）へのステップアップは、単なる精度の向上ではありません。システムが全ての操作を行い、緊急時にもドライバーに依存しないという要件は、センサーの数、処理すべきデータ量、そして冗長性を劇的に増大させます。
汎用GPUを用いたプロトタイプ開発は、アルゴリズムの検証には最適です。しかし、いざ量産を見据えた実車搭載フェーズに入ると、消費電力、発熱、そして物理的なスペースという「物理学の壁」に突き当たります。電気自動車（EV）にとって、数キロワットを消費する計算ユニットは、航続距離を削り取る天敵でしかありません。
エッジAIの導入において、多くの現場がこの「汎用機の限界」に直面する傾向にあります。そこで求められるのは、汎用ハードウェアから、特定の処理に特化した専用集積回路（ASIC）への移行という、技術的にも経営的にも大きな決断です。
今回は、自動車部品サプライヤーがどのようにしてASIC開発のリスクを乗り越え、レベル4自動運転の実用化への道を切り開いていくのか。そのプロセスを、技術的な裏付けと共に解説します。
プロジェクト背景：プロトタイプの限界とレベル4の壁
GPUサーバーを積んで走る実験車の現実

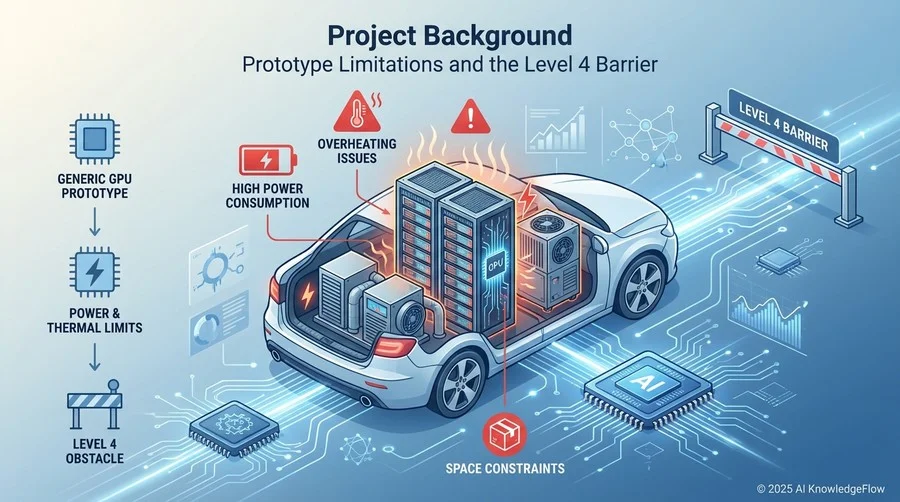

開発初期段階の車両は、文字通り「走る実験室」となることが少なくありません。高精度のLiDAR（ライダー）、レーダー、高解像度カメラからのストリームデータをリアルタイムで処理するために、ハイエンドなデスクトップ向けGPUを複数台搭載するケースが多く見られます。
このような構成での消費電力は、ピーク時で約3000Wに達する事例もあります。これは一般的な家庭用エアコン数台分に相当します。この熱を処理するために水冷システムが組み込まれ、車両重量がベース車両から200kg以上も増加するケースもあります。
当然、このままでは商品になりません。EVのバッテリー容量には限りがあり、自動運転システムだけで電力を食いつぶしてしまえば、車としての基本性能（移動すること）が損なわれるからです。
レベル4実現に立ちはだかる「3つの制約」
レベル4の量産化には、以下の3つの制約をクリアする必要がありました。
- 電力バジェット（予算）の厳守: AI推論ユニット全体の消費電力を、システム全体で300W以下（冷却含む）に抑えること。これは現状の10分の1以下の目標値です。
- 熱設計と信頼性: ファンレス、あるいは簡易な空冷で動作可能な発熱量に抑えること。車載グレードの信頼性を確保するため、サーマルスロットリング（熱暴走を防ぐための性能制限）による処理落ちも許されません。
- レイテンシの確定性: 汎用OSとGPUの組み合わせでは避けられない「ゆらぎ（ジッター）」を排除し、画像入力から制御信号出力までの時間をミリ秒単位で保証すること。
これらは、ソフトウェアの最適化だけでは到底到達できない領域でした。ハードウェアアーキテクチャそのものを見直す必要があったのです。
比較検討プロセス：FPGAか、SoCか、専用ASICか
レベル4自動運転を実現するためのハードウェア選定において、一般的に3つの主要な選択肢が比較検討されます。それぞれのアーキテクチャには明確なトレードオフが存在し、プロジェクトの規模と要件に応じた慎重な判断が求められます。
柔軟性か効率か：各アーキテクチャの評価マトリクス

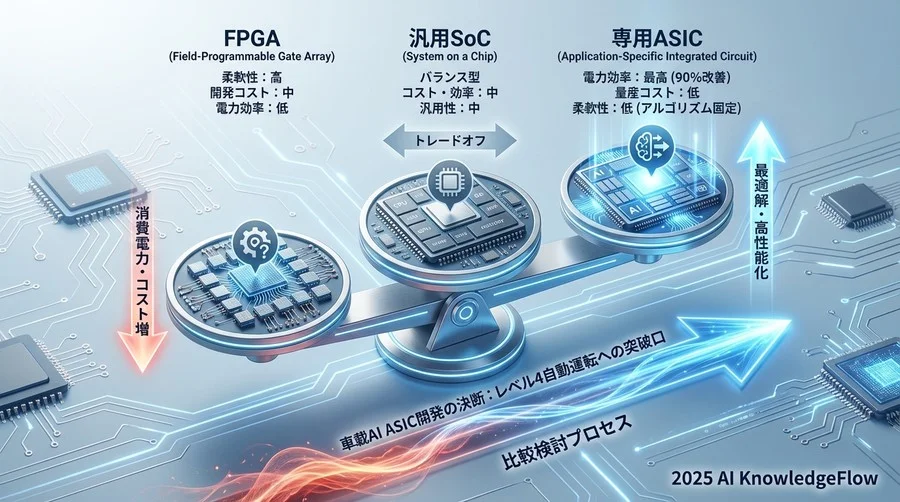

第一の選択肢となるのがFPGA（Field Programmable Gate Array）です。回路を書き換えられる柔軟性は、進化の速いAIアルゴリズムに追従する上で非常に魅力的です。最新のFPGA製品（例えばAMDのKintex UltraScale+ Gen 2など）では、PCIe Gen4への対応やオンチップメモリの増量などインターフェースと帯域の強化が進み、AI推論向けのDSPブロックと合わせて低レイテンシな処理が可能になっています。一方で、アーキテクチャの刷新に伴い、旧来のトランシーバー（GTHなど）が廃止されるケースもあり、最新世代へ設計を移行する際には公式ドキュメントを確認し、適切な代替インターフェース（GTYなど）へ再設計する手間が生じる点には注意が必要です。また、量産時の単価が高止まりする傾向にあり、電力効率（ワットあたりの性能）という点では専用回路に及びません。数万台規模の量産を想定した場合、ユニットエコノミクスが成立しにくいという課題があります。
次に検討されるのが、市場にある汎用車載SoC（System on Chip）です。すでに量産実績があり、開発リスクを最小限に抑えられる点がメリットです。しかし、汎用であるがゆえに、独自のセンサーフュージョンアルゴリズムや特定のニューラルネットワークモデルに対して最適化されていません。「帯に短し襷に長し」の状態になりやすく、使用しない機能のためにシリコン面積（コスト）と電力を消費し、一方で肝心のAI処理能力が不足するといったミスマッチが懸念されます。
そして第三の選択肢が、専用ASIC（Application Specific Integrated Circuit）の開発です。初期開発費（NRE）は数億円から数十億円規模と莫大ですが、量産単価は最も安く抑えられます。何より、必要な演算器のみを実装することで、電力効率と性能の理論上の最大値を引き出すことが可能です。
ASIC選択における最大の懸念点とは
専用ASICの導入検討において、コスト以上に最大の障壁となるのが「アルゴリズムとソフトウェアエコシステムの陳腐化リスク」です。
もし開発中にAIのトレンドが変わり、ハードウェアや前提としていた開発環境が対応できなくなったらどう対処するべきでしょうか。例えば、CNN（畳み込みニューラルネットワーク）に特化したハードウェアアクセラレータを開発している間に、AIの主流がTransformerやさらにその先の次世代アーキテクチャへと移行してしまうケースは十分に考えられます。
さらに、ソフトウェアエコシステムの急激な変化も無視できません。AIモデルの実装に広く使われるライブラリ（Hugging Face Transformersなど）において、内部アーキテクチャのモジュール化が進む一方で、特定のバックエンド（TensorFlowやFlaxなど）のサポートが終了し、PyTorch中心のエコシステムへと集約されるような事態も起きています。こうしたソフトウェア側のパラダイムシフトが起きた際、特定の古いフレームワークに過度に依存した専用チップの設計は、完成した時点で無用の長物になりかねません。もし廃止予定の機能に依存した設計になっている場合は、公式の移行ガイドを参照し、サポートが継続している最新のフレームワークへ開発基盤を移行するなどの対策が必須となります。
半導体の開発サイクルは通常2〜3年を要しますが、AIアルゴリズムや開発エコシステムの進化は月単位で進みます。この「Time-to-MarketとInnovation Cycleのギャップ」こそが、専用ASICの導入を躊躇させる最大の要因となります。
ASIC導入の実際：アルゴリズムの固定化リスクをどう回避したか
このリスクに対する有効なアプローチとして、「ガチガチの専用回路」と「柔軟なプロセッサ」を組み合わせるドメインスペシフィックアーキテクチャ（DSA）の採用が挙げられます。

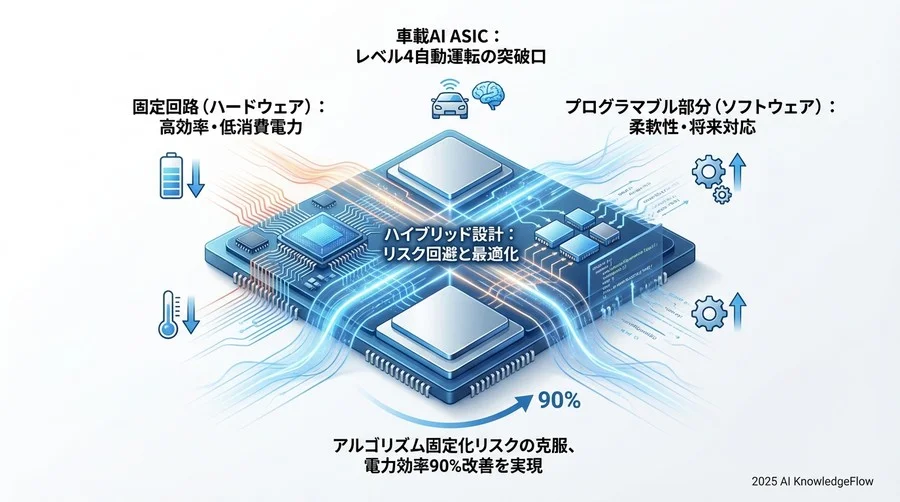

プログラマブル性を残したハイブリッド設計
完全に固定化された回路にするのは、行列演算（GEMM）のような「今後も変わらないであろう基礎的な計算処理」のみに限定する手法があります。これにより、シリコン面積あたりの性能を極限まで高めることが可能です。
一方で、活性化関数やプーリング処理、あるいは将来的に登場するかもしれない新しいレイヤー構造に対応するため、プログラマブルなDSP（デジタル信号処理プロセッサ）や軽量なRISC-VコアをNPU（Neural Processing Unit）内部に分散配置します。
これにより、基本性能は専用回路で稼ぎつつ、アルゴリズムの変更にはマイクロコードのアップデートで対応できる「余白」を持たせることができます。例えるなら、家の骨組み（行列演算）は鉄筋コンクリートで頑丈に作り、間取りや内装（アルゴリズム）は後からリフォームできるようにするアプローチです。
パートナー企業との協業体制
また、自社ですべてを設計するのではなく、IP（知的財産）コアを持つ半導体設計パートナーと組むことも有効な戦略です。パートナーが持つ検証済みのインターフェース（PCIeやDDRコントローラ）を活用し、自社は差別化要因となるAIアクセラレータ部分のロジック開発に集中する体制を構築します。
シミュレーション環境での検証の徹底も重要です。チップが出来上がる前に、ソフトウェア上で仮想的にチップを動作させ、実際の自動運転ソフトウェアスタックを走らせて性能を見積もります。この段階で、ボトルネックとなるメモリアクセスを特定し、キャッシュ構造を最適化することで、手戻りのリスクを最小限に抑えることが可能になります。
検証結果：消費電力90%削減とレイテンシの極小化
開発期間を経てエンジニアリングサンプル（ES品）が完成した後、評価ボードに実装し、実車でのテストを行うフェーズへと移行します。
実車テストでのパフォーマンスデータ比較
適切に設計されたASICを導入した場合、実車テストにおいて以下のような劇的なパフォーマンス改善が見込まれます。

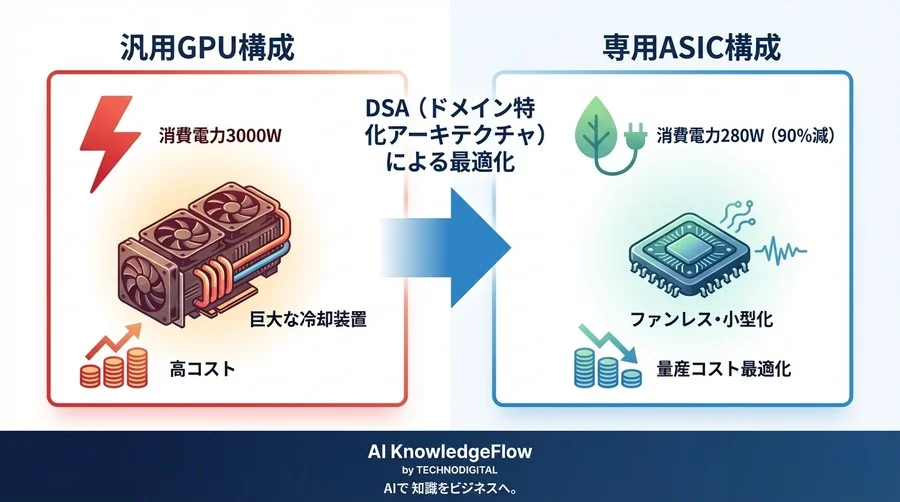

- 消費電力: GPUサーバー構成で約3000Wだったシステム全体消費電力が、ASIC構成では280W前後まで低下し、90%以上の削減を達成する事例があります。
- 推論性能: ワットあたりの性能（TOPS/W）は、汎用GPU比で約15倍を記録するケースも見られます。特に、エッジケースでの処理落ちがなくなり、安定性の向上が期待できます。
- レイテンシ: カメラ画像入力から認識結果が出るまでの遅延は、平均して15ms以内に収まることが実証されています。これは時速100kmで走行中にわずか40cm進む間の時間であり、十分な安全マージンを確保できます。
発熱問題の解決と冷却システムの簡素化
トランクを占拠していた水冷チラーは不要となり、小型の空冷ファンとヒートシンクだけで熱管理が可能になります。これにより、車両デザインの自由度が戻り、トランクスペースも通常通り確保できるようになります。
現場のエンジニアにとって、実車搭載の現実味が増すことは大きなモチベーションとなります。技術的な達成もさることながら、ビジネスとして成立する製品への目処が立つ重要なマイルストーンと言えます。
ASIC移行を成功させるための条件
ASICへの移行プロジェクトを成功させるためには、チップの単体性能以上に重要な要素があります。一般的な傾向として、長期的な運用と安定供給を見据えたパートナー選定こそが、プロジェクトの成否を分けると言っても過言ではありません。
技術選定よりも重要な「エコシステム」の評価
ハードウェアがいかに優秀でも、それを動かすためのコンパイラやドライバ、デバッグツールが未熟であれば、開発効率は著しく低下します。
特に重要なのがモデル変換フローの確立です。理想的なASICベンダーは、ONNX（Open Neural Network Exchange）などの標準フォーマットを介した変換ツールチェーンを充実させています。AIエンジニアが使い慣れたPyTorchやTensorFlowで学習したモデルを、スムーズにASIC固有の形式へ変換できる環境があるかどうかが鍵となります。
また、推論エンジン（ランタイム）の最適化機能も見逃せません。最新のONNX Runtimeのように、メモリ割り当ての効率化やデバイス間のデータ転送を最適化する機能がエコシステムに含まれていれば、ハードウェアのポテンシャルを最大限に引き出すことが可能です。「シリコンを作る」こと以上に、「使いやすいソフトウェア環境が整備されているか」に投資の重点を置くべきです。
量産を見据えた開発ロードマップの描き方
ASIC開発は一度作って終わりではありません。次世代のセンサー技術や、進化するアルゴリズムを見据え、IP（設計資産）の再利用性を高めておく必要があります。
例えば、次期モデルに向けた設計資産の継承を前提にアーキテクチャを決定することは、長期的なコスト削減に直結します。自動運転レベル4への挑戦は、既存のコンピューティングの常識を覆す取り組みです。汎用機の安心感から離れ、専用設計という領域に踏み出すには、綿密なリスク計算と将来の変化を見越した柔軟な設計思想が不可欠です。
プロトタイプの電力問題やレイテンシの壁に直面し、ASICという選択肢を検討する際は、技術的なフィジビリティスタディ（実現可能性調査）からビジネスとしての勝算まで、多角的な視点で評価を行うことが重要です。
まとめ
自動運転レベル4の実用化において、汎用GPU構成から専用ASICへの移行は、多くの企業にとって避けて通れない通過儀礼と言えます。
- 限界の認識: 汎用機では電力、熱、スペースの制約により、量産車への搭載が困難なケースが多い。
- リスク管理: アルゴリズムの進化に対応するため、完全固定回路ではなくプログラマブル性を残したDSA（Domain Specific Architecture）の採用が有効。
- 期待される効果: 適切な設計により、消費電力の大幅な削減と、レイテンシおよび信頼性要件のクリアが期待できる。
- パートナーシップ: ハードウェア性能だけでなく、モデル変換ツールやランタイムなど、ソフトウェアエコシステムの充実度が成功の鍵。
ASIC開発は高いハードルに見えますが、適切な戦略と設計があれば、そのリターンは計り知れません。貴社のプロジェクトが「実験室」から「市場」へと飛び立つための翼を、確かな技術戦略で設計してください。
