Edge AIデバイス用FPGAによる低遅延AI処理のハードウェア最適化手法

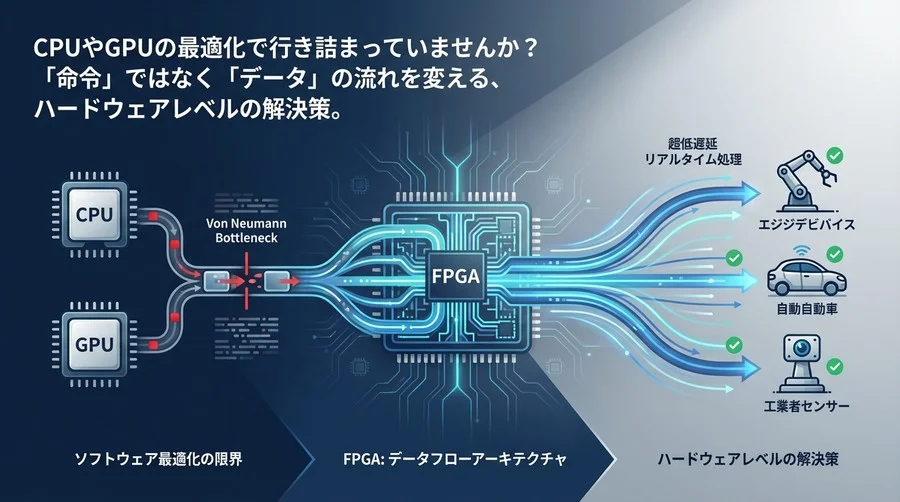

CPU最適化の壁を超える:エッジAIの遅延を「データフロー」で解消するFPGAアーキテクチャの本質

約13分で読めます
文字サイズ:
CPU最適化の壁を超える:エッジAIの遅延を「データフロー」で解消するFPGAアーキテクチャの本質
目次

1ミリ秒の遅延が命取りになる現場で

「モデルの精度は十分なのに、どうしても推論速度が目標値に届かない」
「割り込み処理が入るとレイテンシが跳ね上がり、リアルタイム性が保証できない」

組み込み開発の現場で、このような壁に直面することは決して珍しくありません。

限られたリソースの環境にAIモデルを実装するエッジコンピューティングの領域でも、リソースの制約とパフォーマンスのバランスは常に大きな課題となります。そして、より高度な処理能力が求められる環境において、同じように厳しい「制約」と戦うための強力な選択肢となるのがFPGAです。近年では、AMD Kintex UltraScale+ Gen 2のようにオンチップメモリが大幅に増量され、旧来のGTHトランシーバが廃止されてより高性能なGTYトランシーバへと強化されるなど、アーキテクチャの進化が加速しています。さらに、帯域幅を広げるPCIe Gen4への移行や、プロセッサ機能を持たない構成においてZynqシリーズによる代替が推奨されるなど、システム全体のボトルネックを解消し、より最適な構成へ移行するための選択肢も明確化されてきました。

自動運転、産業用ロボットの制御、高速検査ラインの異常検知。これらの用途では、単に「平均的に速い」だけでは不十分です。「常に、確実に、この時間内に応答する」という決定論的な動作(Determinism)が求められます。さらに最新の動向として、航空宇宙分野で求められる耐放射線性能や、Lattice MachXO5-NX TDQなどでサポートされている暗号アジリティ(Hardware Root of Trust)といった、高度なセキュリティ要件への対応も不可欠になっています。こうした厳しい条件のもとで、多くのエンジニアがCPUやGPUのチューニングに時間を費やし、やがてソフトウェアアーキテクチャの限界という厚い壁にぶつかるケースが報告されています。

もし今、コードの最適化に行き詰まりを感じているなら、一度視点を「ソフトウェア」から「ハードウェア」へと移すことを検討する価値があります。

FPGAは、単に「並列処理ができるチップ」ではありません。データの流れそのものを物理的な回路として焼き付けることができる、唯一無二のデバイスです。今回は、VerilogやVHDLといった難解なコードの話は脇に置き、最新のメモリコントローラや強化されたI/Oブロックがもたらす恩恵も踏まえつつ、「なぜFPGAにすると遅延が消えるのか」という原理原則にフォーカスして、そのアーキテクチャの美しさと実用性を紐解いていきます。

なぜ「ソフトウェアの最適化」だけでは限界が来るのか

私たちが普段慣れ親しんでいるCPUやGPUは、素晴らしい汎用性を持っています。しかし、その汎用性こそが、極限の低遅延を求めるエッジAIにおいては足枷となることがあります。まずは敵を知る、つまり汎用プロセッサが抱える構造的な弱点を再確認しましょう。

リアルタイム処理における「ゆらぎ」の正体

CPUでAI推論を走らせるとき、一番の敵は「OS」と「割り込み」です。Linuxなどの汎用OS上でアプリケーションを動かす限り、カーネルのスケジューリングやバックグラウンドプロセス、そして突発的なハードウェア割り込みの影響を完全に排除することは困難です。

100回中99回は10msで処理できても、残りの1回が割り込みによって15msかかってしまったら? 工場のライン制御や自動運転のブレーキ制御では、その「たった1回」の遅延が事故につながります。これをジッタ(ゆらぎ)と呼びますが、ソフトウェアベースの処理では、このジッタをゼロにすることは構造上不可能なのです。

フォン・ノイマン・ボトルネックという物理的な壁

さらに根深い問題が、コンピュータアーキテクチャの基本である「フォン・ノイマン型」の構造です。CPUやGPUは、メモリから「命令」と「データ」を読み込み(フェッチ)、演算し、結果をメモリに書き戻すというサイクルを繰り返します。

AI推論、特にディープラーニングは膨大な量のパラメータ(重み)と入出力データを扱います。演算器がどれだけ高速でも、メモリからデータを運んでくるバス(通路)が混雑していれば、演算器はデータが届くのを待つしかありません。これがフォン・ノイマン・ボトルネックです。

「メモリの壁」とも呼ばれるこの現象は、消費電力の観点からも深刻です。実は、演算そのものよりも、DRAMからデータを移動させるほうが、数百倍ものエネルギーを消費するというデータもあります。発熱を抑えたいエッジデバイスにとって、無駄なデータ移動は致命的です。

汎用プロセッサが抱えるオーバーヘッド

「じゃあGPUを使えばいいじゃないか」という声が聞こえてきそうです。確かにGPUは並列演算が得意で、スループット(単位時間あたりの処理量)は圧倒的です。しかし、GPUは本来、大量のデータをまとめて処理する「バッチ処理」で性能を発揮するように設計されています。

エッジAI、特にセンサーからの入力を即座に判断するケースでは、「バッチサイズ1」での推論が求められます。カメラから1フレーム画像が来たら、次の画像を待たずに即座に処理しなければなりません。この条件下では、GPUの起動オーバーヘッドや、CPU-GPU間のデータ転送時間が無視できなくなり、期待したほどの低遅延が得られないことが多々あります。

つまり、命令を解釈して動く汎用チップである以上、「命令を読みに行く時間」と「データを運び込む時間」からは逃れられないのです。

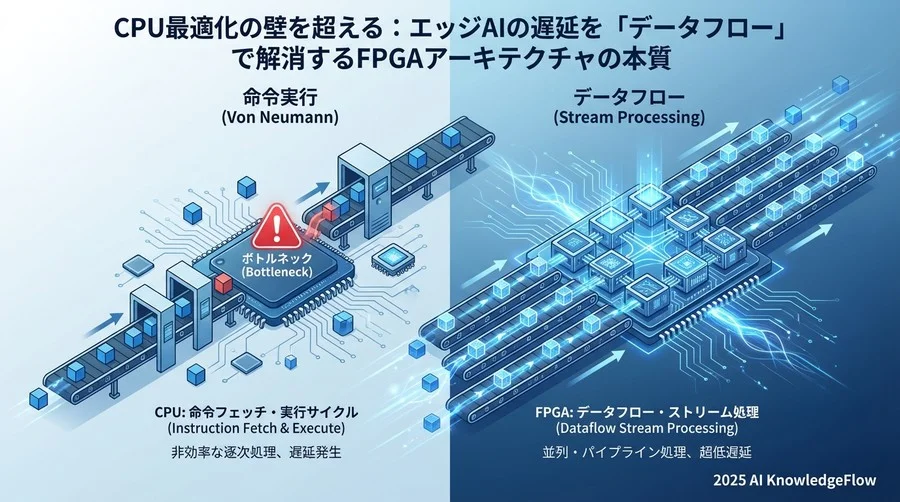

FPGAがもたらすパラダイムシフト:「命令実行」から「データフロー」へ

低遅延を実現する3つのハードウェア最適化アプローチ - Section Image 3

ここでFPGA(Field-Programmable Gate Array)の登場です。FPGAを理解する鍵は、「プログラミング」という概念を捨てることです。代わりに「配管工事」や「工場のライン設計」をイメージしてください。

回路そのものを書き換えるということ

FPGAの中には、LUT(ルックアップテーブル)と呼ばれる小さな論理ブロックと、それらをつなぐ配線スイッチが敷き詰められています。開発時に「コンフィグレーション」を行うことで、これらの配線を物理的につなぎ変え、処理に必要な回路そのものを生成します。

CPUが「楽譜(プログラム)を見て演奏する演奏家」だとすれば、FPGAは「特定の曲しか演奏できないが、自動で音が出るオルゴール」を作るようなものです。楽譜を読む時間も、ページをめくる時間もありません。ゼンマイを回せば(データが入れば)、即座に音が鳴ります。

パイプライン処理による「待ち時間ゼロ」の追求

FPGAの真骨頂は、データフローアーキテクチャパイプライン処理にあります。

画像処理AIを例にしましょう。畳み込み層、プーリング層、活性化関数など、処理が何層にも連なっています。CPUやGPUでは、第1層の計算がすべて終わり、結果を一度メモリに書き込んでから、第2層の計算を始めます。

一方、FPGAでは、第1層の回路、第2層の回路、第3層の回路…をすべてチップ上に並べて配置できます。そして、第1層で処理されたピクセルデータは、メモリに戻ることなく、直接配線を通って第2層の回路へと流れていきます。

これは工場のベルトコンベアと同じです。最初の工程が終わるのを待たずに、次々と新しいデータが投入され、各工程が同時に稼働します。入力から出力まで、データは一度も止まることなく流れ続けます。これが、FPGAが圧倒的な低遅延を実現できる理由です。

ストリーム処理とバッチ処理の決定的な違い

このアーキテクチャの違いは、データの扱い方に現れます。

  • CPU/GPU(バッチ処理): プールに水を溜めてから、バケツリレーで運ぶ。
  • FPGA(ストリーム処理): ホースをつないで、水を流し続ける。

特に近年注目されている「フィジカルAI」やロボティクスの分野では、カメラやセンサーからの入力を連続的な「ストリーム」として扱います。FPGAはこのストリームをそのまま受け入れ、回路の中を通過させるだけで処理を完了させます。

外部メモリ(DRAM)へのアクセス頻度が劇的に減るため、ボトルネックが解消され、ジッタのない確定的なレイテンシが得られます。これは、物理世界との相互作用においてミリ秒単位の反応速度が求められる最新のエッジAIシステムにおいて、決定的なアドバンテージとなります。

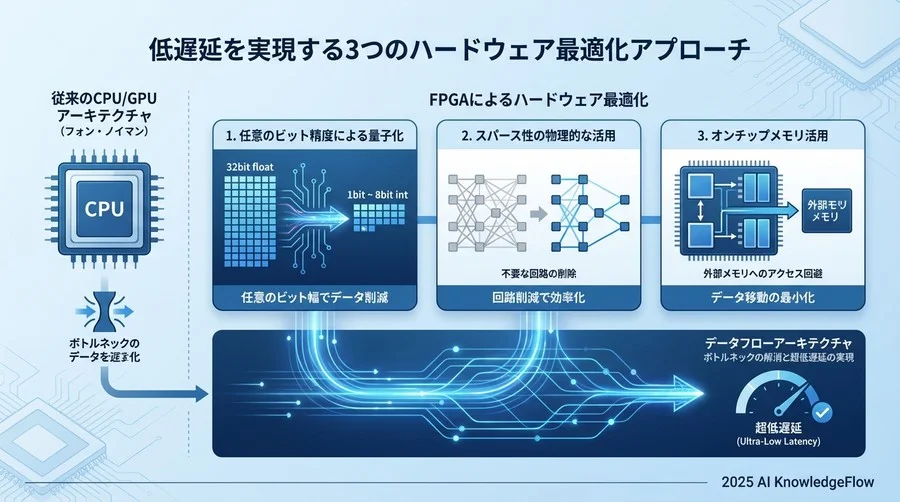

低遅延を実現する3つのハードウェア最適化アプローチ

FPGAがもたらすパラダイムシフト:「命令実行」から「データフロー」へ - Section Image

概念的な話だけでなく、具体的にどうやって回路を小さくし、速くしているのか。エッジコンピューティングにおけるAIモデルの実装において、ハードウェアならではの最適化テクニックを3つ紹介します。

任意のビット幅による量子化:精度と速度のトレードオフ制御

ソフトウェアエンジニアにとって、変数の型は float32int8 など、8の倍数が一般的です。CPUのレジスタがそう作られているからです。しかし、FPGAにはそんな制約はありません。

「この層の重みは精度が必要だから6bitで、こっちの層は3bitで十分」といった具合に、任意のビット幅(Arbitrary Precision)で回路を設計できます。極端な話、1bit(Binary)でも構いません。

ビット数を減らせば、必要な回路面積(LUTの数)は二乗に近いオーダーで減少します。回路が小さくなれば、空いたスペースにさらに多くの演算ユニットを並列に配置でき、結果として処理速度が向上します。必要な精度ギリギリまでビットを削り、その分を速度に還元する。この自由度はFPGAならではの特権です。

不要な演算をスキップする:スパース性(疎性)の活用

最近のAIモデル最適化で注目されている「枝刈り(Pruning)」ですが、ハードウェア実装ではさらに強力な効果を発揮します。

重みが「0」の部分は、計算しても結果は0です。CPUでは「0を掛けて足す」という命令を実行するか、条件分岐でスキップするかのどちらかですが、条件分岐自体がオーバーヘッドになります。

FPGAの場合、重みが0であることがあらかじめ分かっていれば、その計算を行う回路そのものを生成しません(配線を切ってしまいます)。物理的に回路が存在しないので、計算時間も消費電力もゼロです。これをスパース性(Sparsity)の活用と言いますが、ハードウェアレベルで無駄を削ぎ落とすアプローチは非常に効率的です。

メモリ階層のカスタム設計:オンチップメモリの最大活用

FPGA内部には、BRAM(Block RAM)やURAM(Ultra RAM)と呼ばれる非常に高速な小規模メモリが散りばめられています。これらはCPUのキャッシュメモリに似ていますが、キャッシュと違って「何を入れるか」を開発者が完全にコントロールできます。

AIモデルの重みデータや中間データを、可能な限りこのオンチップメモリに配置し、外部のDRAMへのアクセスを遮断します。データが演算器のすぐ隣にある状態を作ることで、データ移動の遅延を極限までゼロに近づけます。

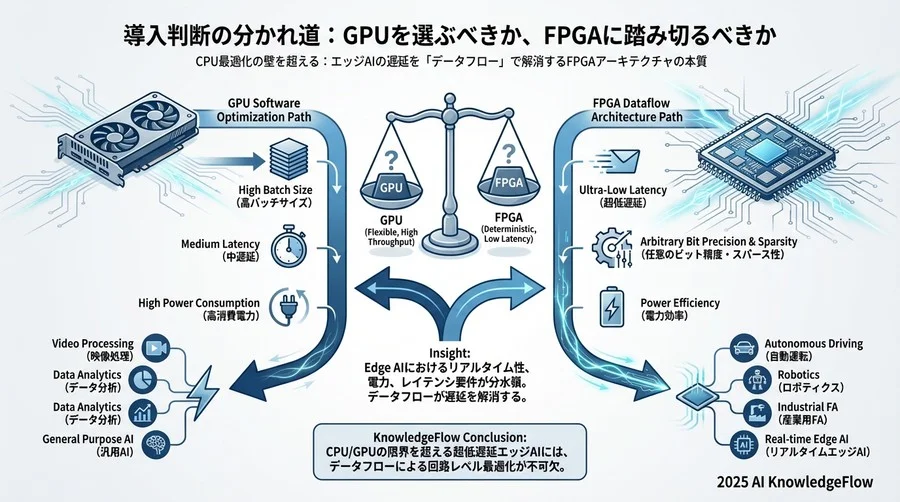

導入判断の分かれ道:GPUを選ぶべきか、FPGAに踏み切るべきか

低遅延を実現する3つのハードウェア最適化アプローチ - Section Image

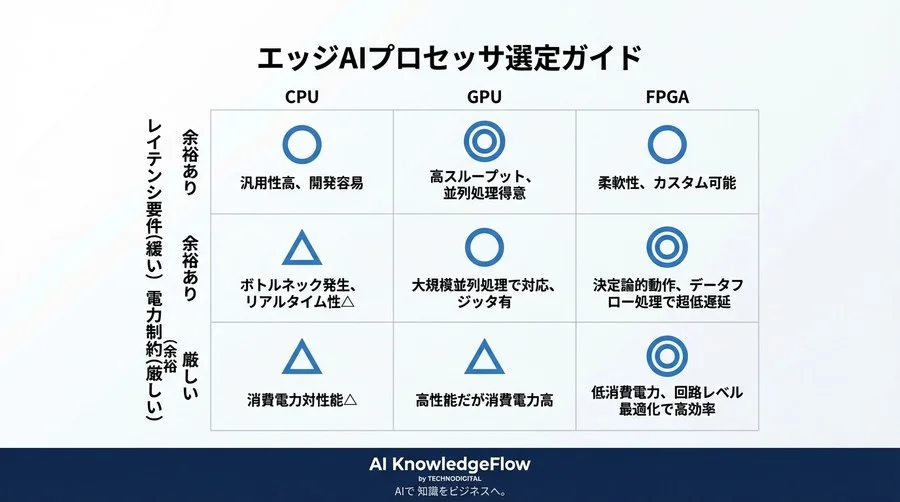

すべてのケースでFPGAが正解というわけではありません。プロジェクトにおいて冷静な判断を下すための指標を提示します。

開発コスト vs ランニングコスト(電力効率)

FPGAの開発難易度は依然として高い傾向にあります。高位合成(HLS)ツールの進化により、C++やPythonライクな記述で回路設計ができるようにはなりましたが、それでも「回路としてどう動くか」を意識したコーディングが必要です。

初期開発コスト(NRE)は、GPUベースのソフトウェア開発よりも高くなる傾向があります。しかし、運用時の電力効率(ワットあたりの性能)はFPGAが圧倒的に有利です。バッテリー駆動のデバイスや、放熱設計に制約がある密閉筐体の場合は、開発費をかけてでもFPGAを採用するメリットがあります。

プログラマビリティとパフォーマンスのバランス

  • GPUを選ぶべき場合:

    • AIモデルが頻繁にアップデートされる。
    • 最新の論文で発表された複雑なレイヤー構造をすぐに試したい。
    • バッチ処理が可能(数フレーム遅れてもスループット重視)。
    • 開発エンジニアの確保しやすさを優先する。
  • FPGAを選ぶべき場合:

    • レイテンシの要件が厳しく(例: 数ミリ秒以内)、ジッタが許されない。
    • 消費電力や発熱の制約が厳しい。
    • 入出力インターフェース(MIPIカメラや特殊なセンサー)とAI処理をワンチップで直結させたい。
    • 製品寿命が長く、ハードウェア構成を固定化したい。

製品ライフサイクルとハードウェア更新の柔軟性

FPGA(Field-Programmable)の名前の通り、出荷後に回路を書き換えることは可能です。しかし、これはファームウェアアップデートに近い重みがあります。頻繁な仕様変更が予想されるプロトタイピング段階ではGPUを使い、仕様が固まった量産モデルでFPGAに置き換える、という戦略も有効です。

次世代のエッジAI開発へ向けて

最後に、これからFPGA導入を検討する際の重要なポイントを解説します。

AIモデルとハードウェアの協調設計(Co-design)

これからのエッジAI開発は、「精度の高いモデルを作ってから、動くハードを探す」のではなく、「ハードウェアの特性を理解した上で、モデルを設計する」アプローチが必須になります。

例えば、「このFPGAのDSPスライス(演算器)の数に合わせて、ネットワークのチャンネル数を決める」とか、「オンチップメモリに収まるように量子化ビット数を調整する」といったHardware-Software Co-design(協調設計)です。この視点を持つことで、ハードウェアの性能を100%引き出すことができます。

まずはPoCから始めるためのステップ

いきなりカスタムボードを作る必要はありません。Xilinx (AMD) や Intel (Altera)、Latticeなどの主要ベンダーから、AI向けの評価キットが多数販売されています。PYNQのようなPythonでFPGAを制御できる環境も整ってきています。

まずは評価ボードを入手し、ベンダーが提供するサンプルモデル(Model Zoo)を動かしてみてください。「データが流れるように処理される」感覚を一度体験すれば、そのスピードと安定性に驚くはずです。

FPGAは、エッジAIの「ラストワンマイル」を埋める強力なピースです。CPUやGPUでは超えられなかった壁を、回路という物理的なアプローチで突破する。そんなエンジニアリングの利点を、実際のプロジェクトでも活用していくことが期待されます。
