図面管理のROIを証明せよ：経営層を納得させるコスト削減試算とKPI設計術

なぜ「スキャンして終わり」の図面デジタル化は失敗とみなされるのか

「大量の紙図面をPDF化してサーバーに入れました。これでDX完了です」

もし、このような報告を経営会議でしたとしたら、おそらく来期の予算は大幅に削られてしまうでしょう。なぜなら、経営層にとって「紙がデータになったこと」自体には、直接的なビジネス価値がないからです。

設備図面のデジタル化プロジェクトが頓挫する最大の理由は、成果を「状態の変化（紙→デジタル）」で語ってしまい、「ビジネスインパクト（利益創出・損失回避）」で語れていないことにあります。AI駆動型のプロジェクトマネジメントにおいて、AIやデジタル化はあくまで手段であり、目的はROIの最大化です。

「便利になった」は成果ではない：定性評価の限界

現場のエンジニアからすれば、「タブレットで図面が見られるようになって便利になった」「重い図面を持ち歩かなくて済む」というのは素晴らしい改善です。しかし、これらは定性的な評価であり、経営層が投資判断を行うための材料としては不十分です。

経営層、特にCFO（最高財務責任者）が求めているのは、「その投資によって、会社のキャッシュフローがどう改善するのか」という一点です。「便利」という言葉を、「年間〇〇時間の工数削減」「〇〇万円の経費削減」という具体的な数字に翻訳できなければ、数百万円、数千万円規模のAIツール導入の決裁は下りません。

経営層が見ているのは「検索スピード」ではなく「技術者単価」

ここで視点を少し変えてみましょう。導入を検討しているクラウド型AI解析ツールやRAG（検索拡張生成）を活用したシステムは、図面の中から必要な情報を瞬時に検索できるようにするものです。では、その「検索スピード」が上がることの真の価値は何でしょうか。

それは、「高単価な技術者が、付加価値を生まない作業に費やしている時間を削減できること」です。

設備保全や設計を担当するエンジニアは、企業にとって非常に重要なリソースです。彼らが1日のうち1時間を「図面探し」に使っているとしたら、それは会社にとって大きな損失となります。経営層が見ているのは、ツールそのものの機能ではなく、それによって最適化される人的資本のROI（投資対効果）なのです。

成功指標（KPI）を設計せずにツール導入してはいけない理由

「とりあえず導入してみて、効果を見ながら考えよう」というPoC（概念実証）止まりのアプローチは、実用的なAIプロジェクトにおいては避けるべきです。なぜなら、導入前のベースライン（現状のコストや時間）を測定しておかなければ、導入後の効果を客観的に証明できないからです。

製造業での導入事例では、導入前に以下の数値を徹底的に洗い出しました。

• 図面検索にかかる平均時間
• 図面の版管理ミスによる手戻り発生件数
• 図面保管にかかっている物理的スペースのコスト

これらをKPI（重要業績評価指標）として設定し、AI導入によってこれらがどう変化するかをシミュレーションします。ここまで準備して初めて、経営層と同じ土俵で論理的な議論ができるようになります。次章からは、具体的にどのような指標を使ってROIを算出するべきか、計算式を交えて体系的に解説していきます。

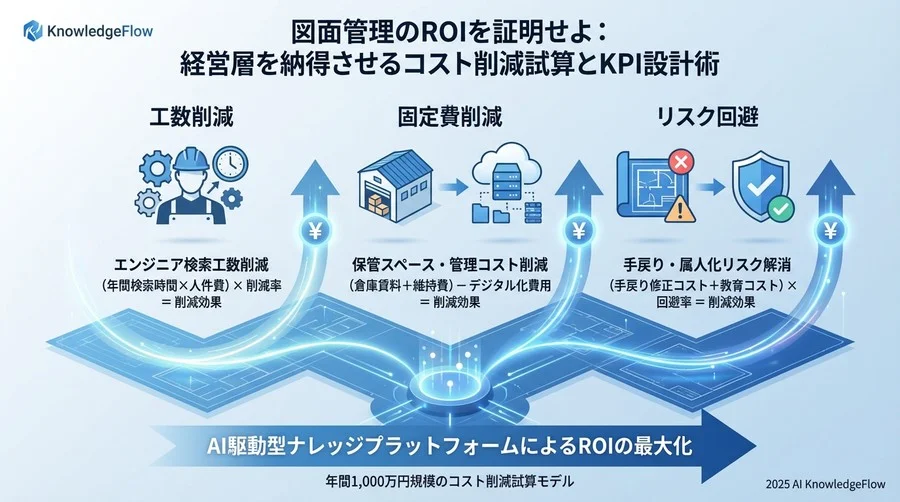

設備図面デジタル化のROIを決定づける3つの「ハードカレンシー」指標

経営層を説得するために必要なのは、曖昧なメリットではなく、財務諸表にインパクトを与えうる具体的かつ測定可能な指標です。これはビジネスの現場で「ハードカレンシー（国際決済通貨のようにどこでも通用する価値）」指標と呼ばれます。設備図面管理において特に重要な3つの指標と、その算出ロジックを見ていきましょう。

【工数削減】高単価エンジニアの「非生産的時間」を時給換算する

最も分かりやすく、かつ金額インパクトが大きいのが「検索時間の短縮」です。しかし、単に「時間が減る」と言うだけでは不十分です。誰の、どの業務が減り、それがいくらの価値になるのかを計算式で明確に示します。

算出式：
$ \text{年間削減効果} = (\text{対象エンジニア数}) \times (\text{1日あたりの平均検索回数}) \times (\text{1回あたりの短縮時間}) \times (\text{年間稼働日数}) \times (\text{エンジニア時間単価}) $

具体的な試算例：
例えば、エンジニア20名が在籍し、1人あたり1日平均3回図面を探していると仮定します。紙図面や整理されていないサーバーから探すのに平均15分かかっていたものが、AI検索で1分に短縮された場合（14分の短縮）を計算します。

• 対象人数：20名
• 検索回数：3回/日
• 短縮時間：14分（0.23時間）
• 稼働日数：240日
• 時間単価：5,000円（年収や福利厚生費を含めた会社負担コスト）

$ 20 \times 3 \times 0.23 \times 240 \times 5,000 = \textbf{16,560,000円} $

いかがでしょうか。単なる「図面探し」と思われがちですが、年間で見ると約1,650万円もの人件費が「探し物」に消えている計算になります。AIツール導入によってこの時間を開発や保全計画などのコア業務に充てられるなら、そのROIは極めて高いと評価できます。

【固定費削減】保管スペースと外部倉庫費用の完全撤廃シミュレーション

次に、物理的な保管コストです。これはキャッシュアウト（現金の流出）を直接止めることができるため、経営層にとって非常に説得力のある提案となります。

算出項目：

1. 社内スペースコスト： 図面キャビネットが占有している面積 × オフィスの坪単価
2. 外部倉庫費用： 倉庫会社に支払っている月額保管料 × 12ヶ月
3. デリバリー費用： 外部倉庫からの図面取り寄せにかかる配送費

都心のオフィスや工場であれば、坪単価は決して安くありません。例えば、キャビネット10台分で5坪を使用し、坪単価が1.5万円だとすれば、年間90万円のコストです。外部倉庫を利用している場合はさらに顕著で、年間数百万円単位の固定費削減が見込めます。「ペーパーレス化」を「オフィス賃料の最適化」と論理的に言い換えることで、提案の確実性が増します。

【リスク回避】古い図面参照による「手戻り工事」と「設備停止損失」の回避額

3つ目は「リスク回避コスト」です。これは発生確率を含むため計算が難しいと思われがちですが、過去のインシデント事例を用いることで客観的な説得力を持たせることができます。

古い図面（最新版ではない図面）を参照して工事を行ってしまい、配管が干渉したり、仕様が異なっていたりして「やり直し」が発生するケースは少なくありません。

算出式：
$ \text{リスク回避額} = (\text{過去の年間平均トラブル件数}) \times (\text{トラブル1件あたりの平均損失額}) $

損失額には、再工事の材料費・人件費だけでなく、設備の稼働停止（ダウンタイム）による機会損失も含めるべきです。製造ラインが1時間止まると数千万円の損失が出る工場もあります。AIによる版管理（常に最新版を表示する機能）があれば、このリスクを最小限に抑えることが可能です。これは「保険」としての価値訴求になります。

見落とされがちな「隠れコスト」とAIによる削減効果の測定法

直接的な経費以外にも、組織の生産性を低下させている「隠れコスト」が存在します。これらは財務諸表には表れませんが、現場の疲弊や機会損失の主因となっています。AI解析ツールの導入は、これらの見えないコストを可視化し、削減するための有効なアプローチとなります。

属人化コスト：ベテラン社員しか図面を探せない「待機時間」のロス

多くの現場で、「特定の設備の図面は特定の担当者でないと場所がわからない」という状況が発生しています。これはプロジェクト運営上、非常にリスクの高い状態です。

• 若手の待機コスト： ベテランに質問し、回答を待っている間のアイドルタイム。
• ベテランの中断コスト： 作業を中断して図面探しを手伝うことによる集中力の低下と工数ロス。

AIツールの画像認識やタグ付け機能、あるいはLLMを活用した自然言語検索があれば、誰でも直感的に図面にアクセスできるようになります。これにより、「ベテランの暗黙知」がデジタル化され、組織知として共有されます。この「属人化解消」を金額換算するなら、「ベテラン社員の時間単価 × 対応時間」で論理的に算出できます。

情報共有コスト：現場と事務所の往復移動時間と印刷コスト

現場に行ってから「図面が足りない」「詳細図が必要だ」と気づき、事務所に戻って印刷し直す。この往復時間は、エンジニアにとって生産性の低い時間の一つです。

クラウド型AIツールであれば、タブレットで現場からセキュアにアクセスし、必要な図面をその場で閲覧・拡大可能です。

試算ロジック：
$ (\text{往復移動時間}) \times (\text{発生頻度}) \times (\text{エンジニア単価}) $

例えば、往復30分の移動が週3回、10人のスタッフで発生していると仮定すると、年間で約720時間のロスとなります。時給4,000円換算で288万円の損失です。これが解消されるインパクトは、プロジェクト全体の効率化に大きく寄与します。

BCP対策コスト：災害時の図面紛失リスクを保険料換算で評価する

近年、自然災害のリスクが高まっています。紙図面しかない状態で事務所が被害を受ければ、設備の復旧に必要な情報はすべて失われます。これは企業の事業継続に関わる重大なリスクです。

クラウド環境への移行とデータ化は、強固なBCP（事業継続計画）対策となります。これをコスト換算する場合、「事業中断保険」の保険料と比較するか、あるいは「図面再作成コスト（測量・書き起こし費用）」を提示すると良いでしょう。既存図面をゼロから作り直す場合、1枚あたり数万円〜数十万円かかる可能性があります。膨大な図面資産を守るためのコストと考えれば、システム利用料は合理的な投資と判断できます。

【実例検証】年間1,200万円の削減効果を叩き出したROI試算モデル

ここでは、製造業における一般的な導入事例をもとに、具体的なROI試算モデルを解説します。この数値を自社の規模に合わせて調整することで、実践的な投資対効果の証明資料として活用できます。

従業員300名規模・製造業における試算パラメータ詳細

企業プロファイル：

• 業種：化学メーカー（プラント設備保有）
• 保全担当エンジニア：15名
• 保有図面数：約50,000枚（紙・CAD混在、管理台帳不備あり）
• 課題：図面検索に時間がかかり、突発的な設備トラブルへの対応が遅れている。

導入したソリューション：

• クラウド型AI図面管理システム（OCR、図面内検索、版管理機能付き）
• 初期費用（スキャン・AI学習・セットアップ）：300万円
• 月額利用料：15万円（年間180万円）

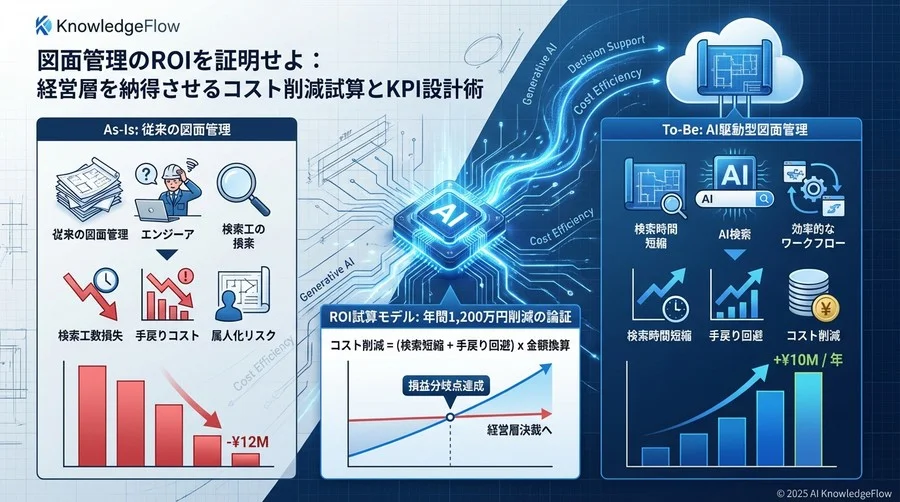

導入前（As-Is）と導入後（To-Be）のコスト比較グラフ

まず、導入前の「見えない損失」を算出します。

1. 検索工数ロス： 15名 × 40分/日 × 240日 × 4,500円/時 ＝ 1,080万円/年
2. 手戻り損失： 年間平均2件の手戻り工事（材料費・外注費） ＝ 200万円/年
3. 保管スペース： キャビネット撤去によるスペース有効活用（会議室転用） ＝ 評価益 50万円/年

合計損失額：約1,330万円/年

導入後、AI検索によって検索時間は1日5分以下に短縮され、手戻りもゼロになったと仮定します。

1. 導入後の検索コスト： 15名 × 5分/日 × 240日 × 4,500円/時 ＝ 135万円/年
2. システム年間コスト： 180万円/年

【削減効果】
$ (1,330万円) - (135万円 + 180万円) = \textbf{1,015万円/年 の利益創出} $

初年度は初期費用300万円がかかりますが、それでも初年度から700万円以上のプラスを生み出す計算になります。

損益分岐点（BEP）は導入後何ヶ月で訪れるか

このモデルの場合、初期投資300万円を回収するのにかかる期間（Payback Period）を計算します。

月間の純削減効果は約85万円（1,015万円 ÷ 12ヶ月）です。
$ 300万円 \div 85万円 \approx 3.5\text{ヶ月} $

つまり、導入からわずか4ヶ月弱で初期投資を回収し、その後は毎月85万円の利益を生み出し続ける計算になります。このように「いつ黒字化するのか」を明確に示すことで、財務部門の承認確率は格段に上がります。

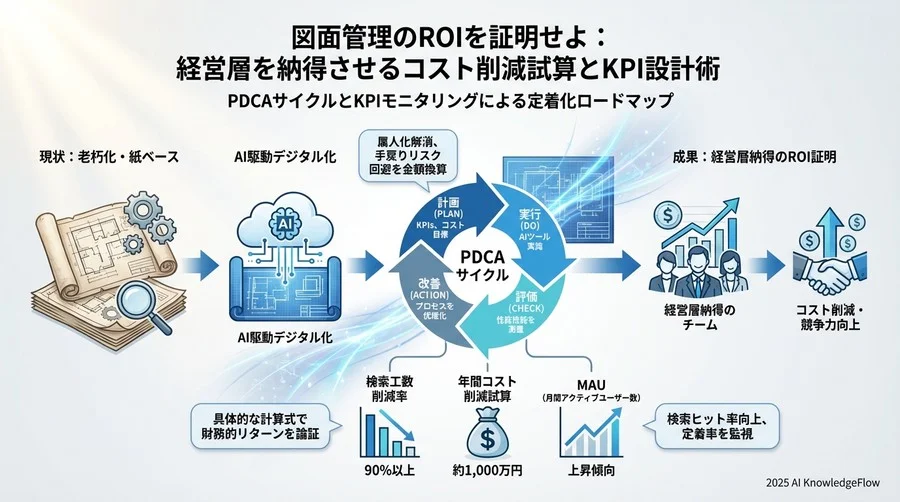

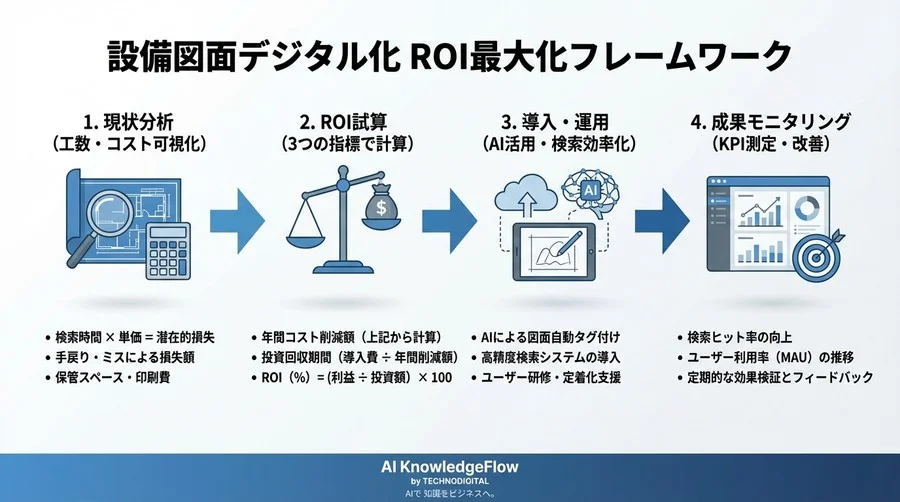

失敗しないためのKPIモニタリングと定着化へのロードマップ

ROIの試算で予算が承認されても、プロジェクトマネジメントの観点からはそこがスタート地点です。ツールを導入し、実際に現場で活用され、計画通りの効果が出ているかを継続的にモニタリングする必要があります。

導入後3ヶ月でチェックすべき「検索ヒット率」と「ユーザー利用率」

AIツール導入直後は、学習データの精度やユーザーの慣れの問題で、すぐに効果が最大化されないこともあります。以下のKPIを定点観測することが重要です。

• MAU（Monthly Active Users）： 全エンジニアのうち、何人がシステムを利用したか。
• 検索ヒット率： 検索されたキーワードに対し、適切な図面が表示された割合。
• 検索所要時間： ログインから目的の図面を開くまでの時間。

特に「MAU」が重要です。いくら高性能なAIモデルを組み込んだツールでも、現場が使わなければROIはゼロです。利用率が低い場合は、操作説明会の再実施や、UIの改善要望をベンダーにフィードバックするなどの実践的な対策が求められます。

効果が出ない場合のボトルネック特定：AI精度か、運用フローか

想定通りの効果が出ない場合、原因は大きく2つに分類して論理的に分析します。

1. AIモデルの精度不足： 手書き文字のOCR認識率が低い、図面の種類（配管図、電気図など）の自動分類が不正確である。
   • 対策： 教師データの追加学習、プロンプトエンジニアリングの調整、辞書登録のメンテナンスを行う。
2. 運用フローの不備： 新しい図面が登録されていない、古い紙図面をまだ参照する習慣が残っている。
   • 対策： 「紙図面の閲覧禁止」などのルール化や、システムへの登録フローを自動化する仕組みを構築する。

経営層へ提出する月次レポートのフォーマット案

最後に、継続的な予算確保とプロジェクト評価のために、経営層への報告レポートに盛り込むべき項目を整理しておきます。

• 今月の削減時間総計： （導入前平均 - 実績平均）× 利用回数
• 金額換算効果： 削減時間 × 平均時給
• インシデント発生数： 図面起因のトラブル数（目標はゼロ）
• 定性的な現場の声： 「緊急対応が迅速化された」「若手への技術伝承に役立っている」などのフィードバック

これらを毎月定量的に報告することで、「このAI投資は正解だった」という確信を経営層に与え続けることができます。設備図面のデジタル化は、単なる事務作業の効率化ではなく、企業の競争力を高める戦略的な投資です。ぜひ、論理的なアプローチでROIを証明し、実用的なAI導入プロジェクトを成功に導いてください。
